Endüstriyel tesislerde her noktaya doğrudan gaz dedektörü yerleştirmek her zaman doğru çözüm değildir. Yüksek sıcaklık, yoğun nem, toz veya korozif gazların bulunduğu proseslerde sensörler kısa sürede performans kaybı yaşayabilir. Bu gibi uygulamalarda gaz örnekleme sistemleri (Gas Sampling System – GSS), gaz numunesini güvenli bir noktaya taşıyarak hem ölçüm doğruluğunu artırır hem de sensör ömrünü önemli ölçüde uzatır.
Bu yazımızda gaz örnekleme sistemlerinin çalışma prensibini, hangi uygulamalarda tercih edildiğini ve doğrudan gaz dedektörlerine göre sağladığı avantajları inceleyeceğiz.
- Gaz Örnekleme Sistemleri ve Kullanım Nedenleri
- Gaz Örnekleme Sisteminin Bileşenleri
- Numune Hazırlama ve Ölçüm İş Akışı
- Gaz Örnekleme Sistemlerinin Kullanıldığı Başlıca Sektörler
- Tank/Reaktör İçi Oksijen Takibi (Nitrojen N₂ Yastıklaması)
- Atıksu Arıtma Tesislerinde Koku Giderme – H₂S ve NH₃ Örneklemesi
- Gaz Örnekleme Sistemi ile Doğrudan Gaz Dedektörü Karşılaştırması
- Gaz Örnekleme Sisteminin Kullanılmaması Durumunda Oluşabilecek Riskler
- Sonuç
- Sıkça Sorulan Sorular (SSS)
Gaz Örnekleme Sistemleri ve Kullanım Nedenleri
Gaz örnekleme sistemleri, proses ortamındaki gaz bileşimlerini standart dedektörlerin sağlıklı ölçemediği durumlarda devreye girer. Örneğin çok yüksek sıcaklık, yoğun toz, yüksek nem veya sert kimyasallar içeren ortamlarda doğrudan dedektör kullanmak sensörün zarar görmesine yol açabilir. Bu gibi durumlarda bir örnekleme probu ile gaz alınır, örnek hattı boyunca filtreleme ve nem giderme gibi işlemlere tabi tutulur ve ardından sensöre iletilir. Böylece yüksek performanslı ölçüm imkanı sağlanır ve özellikle insan güvenliği ile proses güvenliği artırılır. Özetle, GSS çözümü sensörlerin ulaşamadığı veya zarar görebileceği noktaları örnek alarak güvenilir ölçüm imkanı sunar.
Gaz Örnekleme Sisteminin Bileşenleri

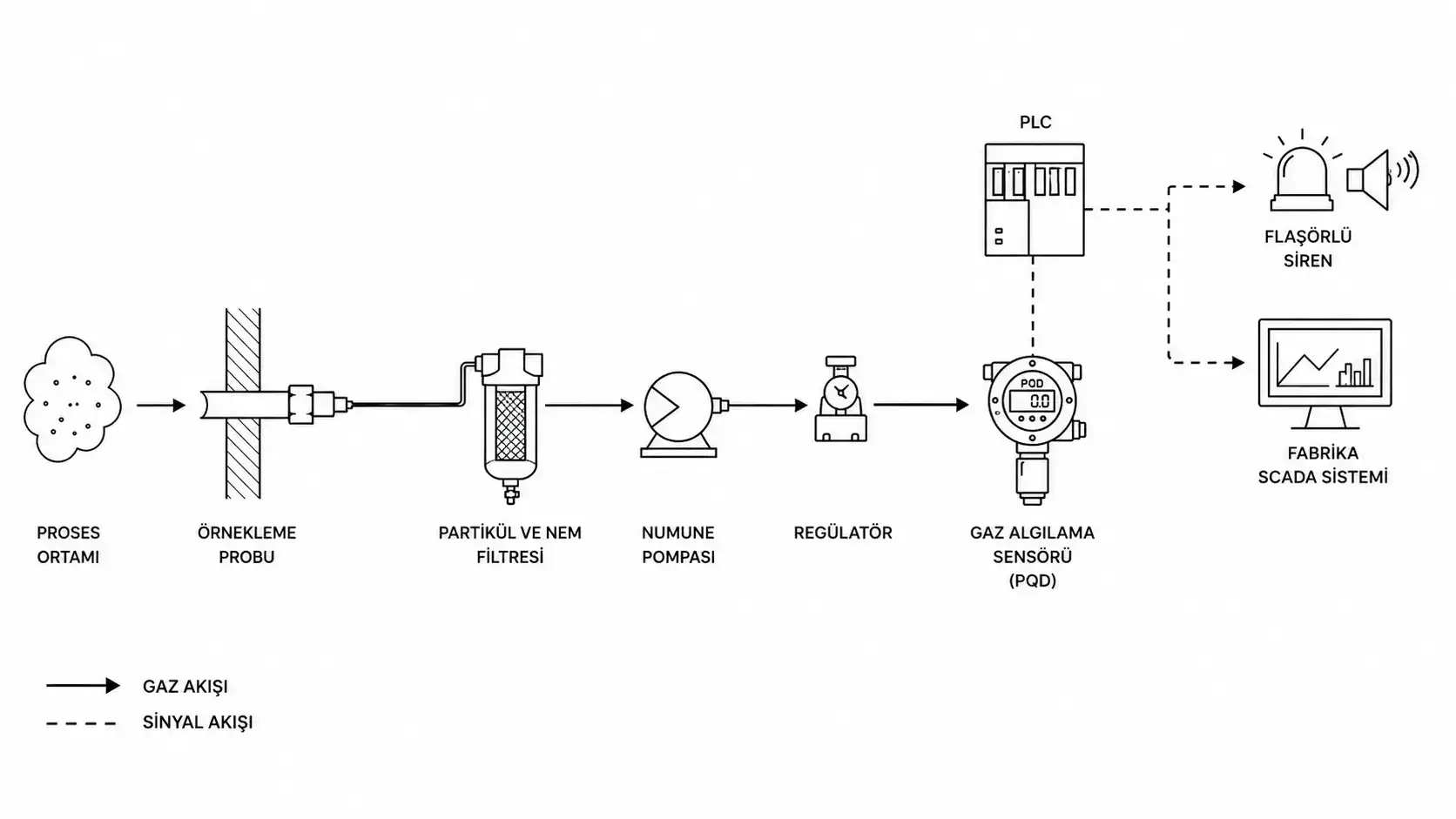

Tipik bir gaz örnekleme sistemi aşağıdaki tabloda belirtilen ana bileşenlerden oluşur:
| Bileşen | Görevi |
|---|---|
| Örnekleme Probu | Gazın proses noktasından alınmasını sağlar. |
| Numune Hattı | Gazı ölçüm ünitesine taşır. |
| Partikül ve Nem Filtresi | Gaz numunesini şartlandırır. |
| Numune Pompası | Gazın kontrollü şekilde çekilmesini sağlar. |
| Regülatör | Numune debisini dengeler. |
| Gaz Dedektörü | Gaz konsantrasyonunu ölçer. |
| Alarm Paneli | Alarm ve otomasyonu yönetir. |
Bu bileşenler sayesinde örneklenen gaz, kontrol panelindeki devre sınırlarına göre ölçülür ve gerekiyorsa alarm durumları oluşturulur. Örneğin yüksek sıcaklık veya korozif ortamda doğrudan ölçüm mümkün olmadığında sistem, gazı güvenli bir bölgeye taşıyarak ölçülmesini sağlar.
Numune Hazırlama ve Ölçüm İş Akışı
Gaz örnekleme sisteminde numunenin ölçüm öncesi işlenmesi kritiktir. Numune hatlarında genellikle şu işlemler yapılır:
- Filtrasyon: İnce partikülleri yakalayan mikrofiltreler.
- Nem Giderme: Kimyasal kurutucular veya soğutucu blok ile numunedeki su buharının uzaklaştırılması.
- Basınç/Debi Kontrolü: Numune basıncının stabilize edilmesi, gerektiğinde oransal akış kontrolü.
Bu adımlar sayesinde ölçüm cihazına ulaştırılan numune, ortam koşullarına göre dengelenir. Toz ve nem alıcılar kullanılarak kirletici birikimi önlenir, böylece hassas ölçüm cihazlarının uzun ömürlü çalışması sağlanır.
Gaz Örnekleme Sistemlerinin Kullanıldığı Başlıca Sektörler
Gaz örnekleme sistemleri, ölçümün zor veya tehlikeli olduğu birçok sanayi alanında kullanılır. Öne çıkan sektörler şunlardır:
- Otomotiv Fabrikaları ve Boyahaneler: Boya hazırlama odaları, kabinler ve kurutma fırınlarında oluşan VOC’ler (Toluen, Ksilen, MEK vb.) sürekli izlenir. Gaz örnekleme ile Çalışan Güvenliği, Yangın-Patlama riskinin azaltılması ve Çevresel Emisyonların kontrolü sağlanır. Bu uygulamalarda sensörler boya kabinleri dışına yerleştirilip numune boruları ile gaz alınabilir.
- Kimya Tesisleri: Boya, asit, gübre veya solvent üretimi gibi kimyasal proseslerde yüksek sıcaklık ve korozif gazlar ölçümü zorlaştırır. Asit üretim tesisleri, gübre fabrikaları, reaktör sistemleri ve solvent depolama üniteleri gibi örneklerde gaz örnekleme tercih edilir. Böylece Hidrokarbonlar, NH₃, H₂S gibi gazlar örnekleme sistemleri ile güvenli koşullarda ölçülür.
- Reaktör ve Tank Uygulamaları: Kimyasal reaksiyon tanklarında proses güvenliği için ortaya çıkan gaz bileşenlerinin takibi şarttır. Bu uygulamalarda Oksijen (O₂), Hidrojen (H₂), Hidrokarbon (VOC) bileşenleri ve Amonyak (NH₃) gibi gazlar sürekli izlenir. Erken tespit sayesinde proses güvenliği artar ve üretim kesintileri önlenebilir.
- Petrokimya ve Enerji Tesisleri: Rafineriler, petrokimya tesisleri ve enerji santrallerinde yanıcı ve patlayıcı, zehirleyici gazların oluşabileceği birçok nokta vardır. Özellikle yangın ve patlama riskini önlemek için bu gazların konsantrasyonları sürekli kontrol altında tutulmalıdır. Gaz örnekleme sistemleri, kritik noktalardan alınan numuneyi kullanarak metan, propan gibi yanıcı bileşenlerin seviyesi ve diğer proses emisyonlarını güvenilir biçimde izler.
Tank/Reaktör İçi Oksijen Takibi (Nitrojen N₂ Yastıklaması)
Özellikle parlayıcı ürünlerin depolandığı tanklar nitrojenle inert hale getirilir (yastıklama). Bu durumlarda tank içi oksijen düzeyi kritik önemdedir. Sürekli olarak kabin veya tankın tepesinden alınan numune ile O₂ ölçümü yapılır. Eğer O₂ konsantrasyonu %5’in üzerine çıkarsa alarm çalışır ve otomatik olarak daha fazla azot enjekte edilir. Bu uygulamalarda genellikle elektrokimyasal oksijen sensörleri tercih edilir. Standart ölçüm aralığı %0-25 Vol olmakla birlikte, proses ihtiyacına göre %0-5 Vol aralığında daha hassas ölçüm yapacak şekilde sistem tasarlanabilir. Düşük güç tüketimi ve kompakt tasarım sağlar. Düşük maliyetli, kolay entegre edilebilir.
Atıksu Arıtma Tesislerinde Koku Giderme – H₂S ve NH₃ Örneklemesi
Atıksu tesislerinden kaynaklanan kötü kokunun başlıca bileşenleri Hidrojen Sülfür (H₂S) ve Amonyak (NH₃) içerir. Koku giderme ünitelerinde (biofiltre, kimyasal yıkayıcı vb.) verimi ölçmek için ünite giriş ve çıkışında gaz örneklemesi yapılır. Kullanılan yöntem şu şekildedir;
- Koku giderme ünitesinin giriş ve çıkışından numune alınarak ölçüm yapılır.
- Elde edilen konsantrasyon verileri kullanılarak giderme biriminin verimliliği hesaplanır (%Çıkış/%Giriş).
- İyi dizayn edilmiş sistemlerde H₂S ve NH₃ giderim verimi %90–95 ve üzeri olabilir.
- Numune alma sıklığı günlük veya haftalık olarak planlanabilir. Sonuçlar grafik veya tablo halinde gösterilerek koku giderme ünitesinin performansı raporlanır.
Gaz örnekleme sistemlerinde kullanılan sensörlerden alınan analog (4–20 mA) veya dijital (RS485 veya Röle) çıkış sinyalleri kontrol sistemlerine entegre edilerek alarm veya otomasyon yapılır. Ölçüm doğruluğunu korumak için genellikle 6 ayda 1 kalibrasyon yeterli olur. Sistemde bir sensör arızalandığında hata çıkışı alınabilir. Böylece sistem kontrolünde süreklilik sağlanır. Ayrıca opsiyonel olarak sistemdeki tüm bileşenler ATEX/IECEx onaylı ürünler ile tasarlanabilir. Böylece patlayıcı atmosfer güvenliği sağlanır.
Gaz Örnekleme Sistemi ile Doğrudan Gaz Dedektörü Karşılaştırması
Gaz algılama uygulamalarında doğru çözüm seçimi yalnızca ilk yatırım maliyetine göre yapılmalı değildir. Proses koşulları, bakım gereksinimleri, sensör ömrü ve işletme maliyetleri birlikte değerlendirildiğinde gaz örnekleme sistemleri birçok endüstriyel uygulamada önemli avantajlar sunar. Aşağıdaki karşılaştırma tablosu, iki çözümün teknik ve ekonomik açıdan temel farklarını göstermektedir:
| Kriter | Doğrudan Gaz Dedektörü (Difüzyon Tipi) | Gaz Örnekleme Sistemi (GSS) |
|---|---|---|
| İlk Yatırım Maliyeti | Düşük | Daha yüksek |
| Yüksek Sıcaklık Ortamlarında Kullanım | Sensör zarar görebilir veya çalışamaz. | Gaz güvenli sıcaklığa taşınarak ölçüm yapılır. |
| Yüksek Nem ve Yoğuşma | Sensörde korozyon ve ölçüm hataları oluşturabilir. | Numune filtrelenir ve nem giderildikten sonra ölçülür. |
| Tozlu Ortamlar | Filtreler ve sensör kısa sürede kirlenebilir. | Filtre sistemi sayesinde sensör korunur. |
| Korozif Gazlara Maruziyet (H₂S, NH₃, Cl₂, HCl vb.) | Sensör sürekli gaz altında kaldığı için ömrü ciddi şekilde kısalabilir. | Sensör kontrollü ve şartlandırılmış gaz ile çalışır, ömrü uzar. |
| Sensör Ömrü | Ağır proseslerde her yıl sensör değişimi gerekebilir. | Aynı koşullarda sensör ömrü önemli ölçüde uzar. |
| Bakım Maliyeti | Daha sık sensör değişimi ve saha müdahalesi gerekir. | Daha düşük sensör değişim maliyeti ve daha seyrek bakım. |
| Kalibrasyon | Daha sık ve tehlikeli bölgede yapılması gerekebilir. | Daha seyrek ve güvenli bir noktada kolayca yapılabilir. |
| Erişimi Zor Noktalarda Kullanım | İskele, vinç veya duruş gerektirebilir. | Ölçüm ünitesi güvenli bölgede bulunur, ulaşımı kolaydır. |
| Proses Sürekliliği | Sensör arızalarında plansız duruş riski yüksektir. | Daha stabil ve kesintisiz ölçüm sağlar. |
| Uzun Vadeli İşletme Maliyeti | Yüksek | Düşük |
| Toplam Sahip Olma Maliyeti (5-10 yıl) | Genellikle daha yüksektir. | İlk yatırım yüksek olsa da uzun vadede daha ekonomiktir. |
İlk yatırım maliyeti açısından bakıldığında, gaz dedektörünün çalışmasını etkileyecek koşullarda doğrudan proses ortamına monte edilmesi daha ekonomik bir çözüm gibi görünmektedir. Ancak yüksek sıcaklık, yoğun nem, toz ve korozif gazların bulunduğu uygulamalarda sensörler sürekli ağır proses koşullarına maruz kalır. Bu durum sensör ömrünü önemli ölçüde kısaltırken; sık sensör değişimi, kalibrasyon, bakım ve plansız duruş maliyetlerini de beraberinde getirir.
Gaz örnekleme sistemlerinde ise sensör, proses ortamından izole edilmiş güvenli bir ölçüm kabininde çalışır. Numune; filtreleme, nem giderme, sıcaklık ve debi kontrolü gibi işlemlerden geçirildikten sonra ölçüldüğü için sensör çok daha stabil koşullarda çalışır. Bu sayede hem ölçüm doğruluğu korunur hem de sensör ömrü önemli ölçüde uzar.
Özellikle kimya tesisleri, solvent prosesleri, petrokimya tesisleri, atıksu arıtma tesisleri ve yüksek sıcaklıklı reaktör uygulamalarında, ilk yatırım maliyeti daha yüksek olsa da gaz örnekleme sistemi; düşük bakım ihtiyacı, daha az sensör değişimi, kolay kalibrasyon ve daha düşük işletme maliyetleri sayesinde birkaç yıl içerisinde yatırımını geri kazandıran bir mühendislik çözümüne dönüşmektedir.
Gaz Örnekleme Sisteminin Kullanılmaması Durumunda Oluşabilecek Riskler
Her proses için gaz örnekleme sistemi gerekli olmayabilir. Ancak yüksek sıcaklık, yoğun nem, toz, korozif gazlar veya erişimi zor ölçüm noktalarının bulunduğu uygulamalarda doğrudan gaz dedektörü kullanılması, zamanla hem ölçüm güvenilirliğini hem de sensör performansını olumsuz etkileyebilir. Bu durum yalnızca bakım maliyetlerini artırmakla kalmaz, aynı zamanda proses güvenliği açısından da önemli riskler oluşturabilir. Bu tür uygulamalarda karşılaşılabilecek başlıca riskler şunlardır:
- Sensör ömrünün kısalması
- Daha sık kalibrasyon ihtiyacı
- Ölçüm doğruluğunun azalması
- Plansız bakım ve üretim duruşları
- Yanlış alarm veya alarm vermeme riski
- Artan işletme ve bakım maliyetleri
Bu risklerin önüne geçebilmek için, zorlu proses koşullarında gaz örnekleme sistemlerinin kullanılması hem ölçüm güvenilirliğini artırır hem de sensörlerin daha uzun ömürlü ve stabil çalışmasını sağlar.
Sonuç
Gaz örnekleme sistemleri yalnızca bir gaz algılama çözümü değildir. Aynı zamanda sensörlerin korunmasını, bakım maliyetlerinin azaltılmasını, proses güvenliğinin artırılmasını ve işletmelerin toplam sahip olma maliyetinin düşürülmesini sağlayan önemli bir mühendislik çözümüdür. Özellikle zorlu proses koşullarında doğru tasarlanmış bir gaz örnekleme sistemi, uzun yıllar güvenilir ve kesintisiz ölçüm sağlayarak yatırımın kısa sürede geri kazanılmasına katkıda bulunur.
Sıkça Sorulan Sorular (SSS)
Gaz örnekleme sistemi (GSS) nedir?
Gaz örnekleme sistemi, proses ortamından alınan gaz numunesini güvenli bir ölçüm noktasına taşıyan, bu sırada gazı filtreleyen, nemini gideren ve hassas sensörler aracılığıyla ölçüm yapan komple bir mühendislik sistemidir.
Hangi durumlarda doğrudan gaz dedektörü yerine örnekleme sistemi kullanılmalıdır?
Ortamın çok sıcak, çok tozlu veya yüksek nemli olduğu durumlarda, ayrıca ölçüm noktasında korozif gazlar bulunuyorsa veya dedektörün yerleştirileceği nokta erişimi zor bir yerse, sensörün ömrünü korumak ve doğru ölçüm almak için gaz örnekleme sistemi tercih edilmelidir.
Gaz örnekleme sistemleri bakım maliyetlerini nasıl düşürür?
Sistem, gaz numunesini şartlandırarak dedektöre ilettiği için sensörler zorlu şartlardan korunur. Bu durum sensör ömrünü uzatır, daha seyrek bakım ve kalibrasyon ihtiyacı doğurur, böylece uzun vadede operasyonel maliyetleri ciddi oranda düşürür.
Gaz örnekleme sistemlerinde sensör kalibrasyonu nasıl yapılır?
Gaz örnekleme sistemlerinde ölçüm ünitesi genellikle güvenli bir kabin içinde yer aldığı için kalibrasyon işlemleri, doğrudan saha üzerinde değil, kolay ulaşılabilir ve güvenli bir noktada çok daha pratik bir şekilde gerçekleştirilebilir.
